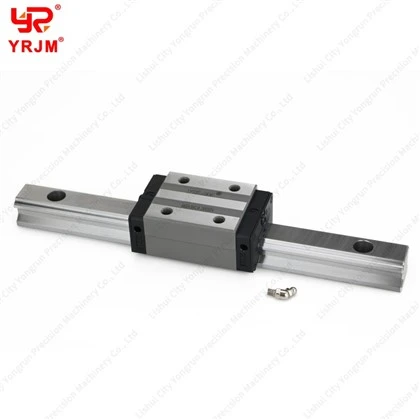

एचजीएच श्रृंखला रैखिक गाइडवे वास्तुकला और इंजीनियरिंग सिद्धांत

1. मॉडल पदनाम और आकार संरचना
एचजी:भारी-भार, चार{{1}पंक्ति रीसर्क्युलेटिंग बॉल-प्रकार की श्रृंखला।
H:उच्च -असेंबली वर्गाकार ब्लॉक (पार्श्व माउंटिंग फ्लैंज के बिना संकीर्ण प्रोफ़ाइल)।
आकार सीमा:15, 20, 25, 30, 35, 45, 55, और 65 मिमी (नाममात्र रेल चौड़ाई)।
ब्लॉक लंबाई वर्गीकरण:

• सीए (भारी भार): मानक ब्लॉक लंबाई जिसमें चार शीर्ष {{0}टैप किए गए माउंटिंग छेद हैं।
• एचए (सुपर हेवी लोड): उच्च गतिशील क्षमता और क्षण प्रतिरोध के लिए बढ़ी हुई सक्रिय बॉल गिनती के साथ लम्बी ब्लॉक लंबाई।


2. कोर इंजीनियरिंग सिद्धांत
सममित 4-तरफ़ा समान भार (45 डिग्री संपर्क कोण):अक्षों के सापेक्ष 45{2}डिग्री संपर्क कोण पर कॉन्फ़िगर किए गए चार परिशुद्धता वाले ग्राउंड रेसवे रेडियल (नीचे की ओर), रिवर्स (4) रेडियल (ऊपर की ओर), और पार्श्व (साइड-टू-साइड) ओरिएंटेशन में समान लोडिंग रेटिंग सुनिश्चित करते हैं। यह क्षैतिज बिस्तरों, ऊर्ध्वाधर स्तंभों, दीवार स्लाइडों, या उल्टे गैन्ट्री में बिना लोड घटाए बहुमुखी स्थापना की सुविधा प्रदान करता है।
स्वयं - डीएफ संरचना को संरेखित करना:फेस{1}से{{2}फेस (डीएफ) कॉन्फ़िगरेशन में एक वृत्ताकार {0}आर्क ग्रूव डिजाइन का उपयोग करते हुए, रोलिंग तत्व ज्यामितीय विचलन को अवशोषित करने के लिए मामूली बिस्तर भिन्नताओं या माउंटिंग मिसलिग्न्मेंट के तहत लोचदार रूप से समायोजित होते हैं, जिससे चिकनी, कम घर्षण गति बनी रहती है।
पार्श्व स्थान अनुकूलन:गैर {{0}फ़्लैंग्ड, वर्गाकार प्रोफ़ाइल एक संकीर्ण क्षैतिज पदचिह्न प्रदान करती है, जो समानांतर गाइड रेल को एक साथ निकटता से स्थापित करने या तंग मशीन गुहाओं (जैसे लंबवत Z - अक्ष मिलिंग कॉलम) के भीतर एकीकृत करने की अनुमति देती है।
कठोर शीर्ष-नीचे माउंटिंग:शीर्ष माउंटिंग सतह चार ब्लाइंड थ्रेडेड छेदों के साथ सटीक रूप से जमीन पर सपाट है, जो कैरिज प्लेट के साथ एक सुरक्षित, ऑर्थोगोनल इंटरफ़ेस स्थापित करती है।
